铁芯

: Q形铁芯

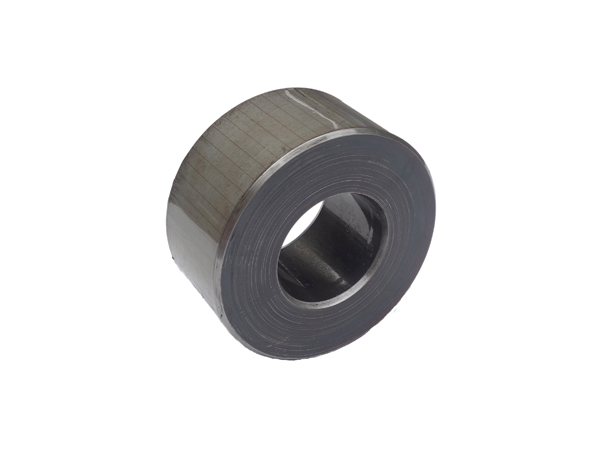

Q型铁芯通过在环形铁芯基础上开一条气隙，并在气隙紧密结合的前提下，分别对铁芯内、外侧和上、下端面气缝进行特殊焊接处理；传统方形变压器一般具有两条气隙，Q型铁芯只有一条气隙，且焊接时外加强电磁力确保两端面矽钢片耦合紧密，因此Q型铁芯比环形铁芯的空载电流略有增加外，空载损耗、磁化特性等其余电气性能均与环形铁芯基本一致，采用此类铁芯参照环形变压器的相关参数来设计和制作的变压器统称Q型变压器。
